一、結構嵌固部位的定義
結構力學上的含義，就是對于上部建筑來說，結構嵌固部位標高以下可以視作基礎，結構是嵌固在這個標高上的。具體工程上，通常結構嵌固部位以下是地下室，由于受到周圍土的約束嵌固作用所以位移遠小于上部結構。
因此，基礎頂面可以是柱子的嵌固部位；地下室作為房屋的嵌固端時，地下室頂板可是柱子的嵌固部位；基礎較深，底層有剛性地面時也可作為柱子的嵌固部位。
二、識圖
在平法圖集中，我們可以這樣去理解:

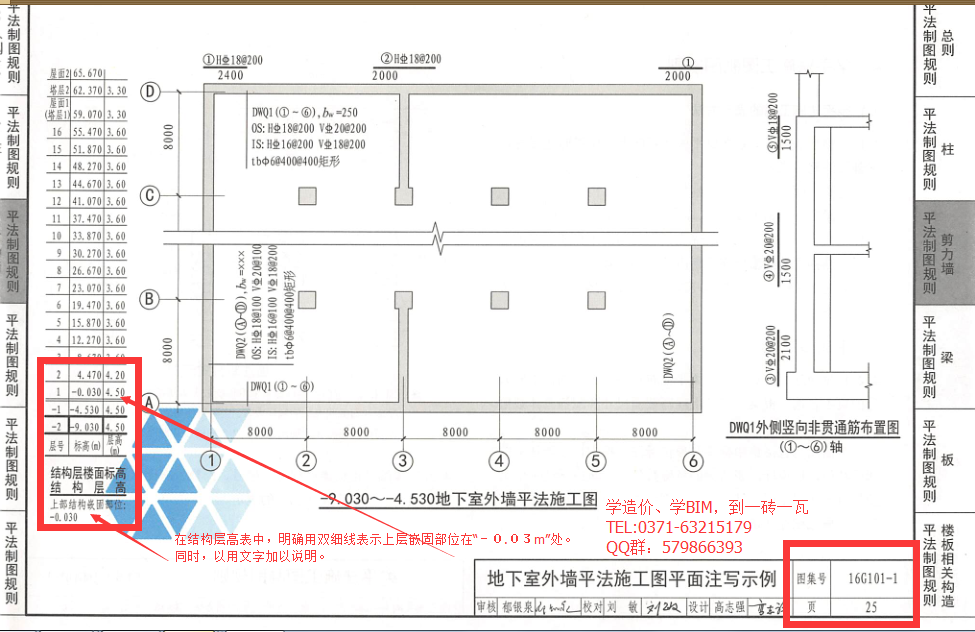

1.如果在結構層高表中用雙細線注明的標高，則表示該結構的嵌固部位在此標高下，另外一般層高表下會用文字注明該嵌固部位標高。
2.如果層高表中不僅有雙細線，還有雙虛線注明的，則表示該結構嵌固部位不在地下室頂板，但是卻需要考慮地下室頂板對上部結構存在的嵌固作用，此時首層柱端箍筋加密區長度范圍及縱筋連接位置均按照嵌固部位要求進行設置。
3.如果層高表中既沒有雙細線，也沒有雙虛線表示的，也表示該嵌固部位在基礎頂面。
三、對鋼筋算量的影響：
如下圖，對鋼筋接頭位置及箍筋加密區長度均有影響，進而影響箍筋的數量。

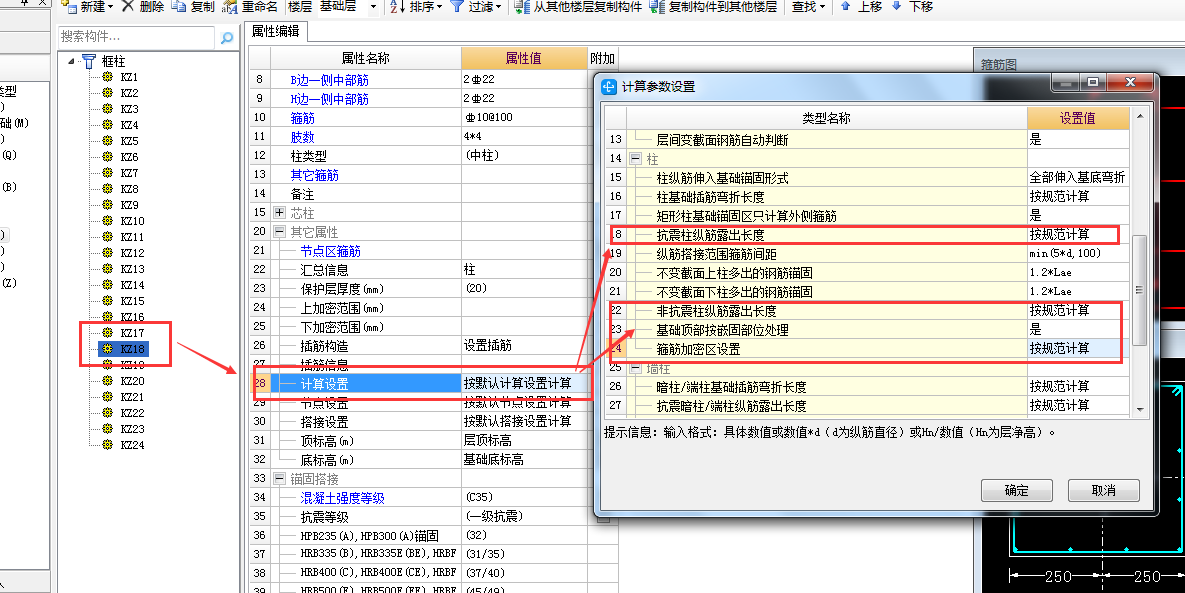

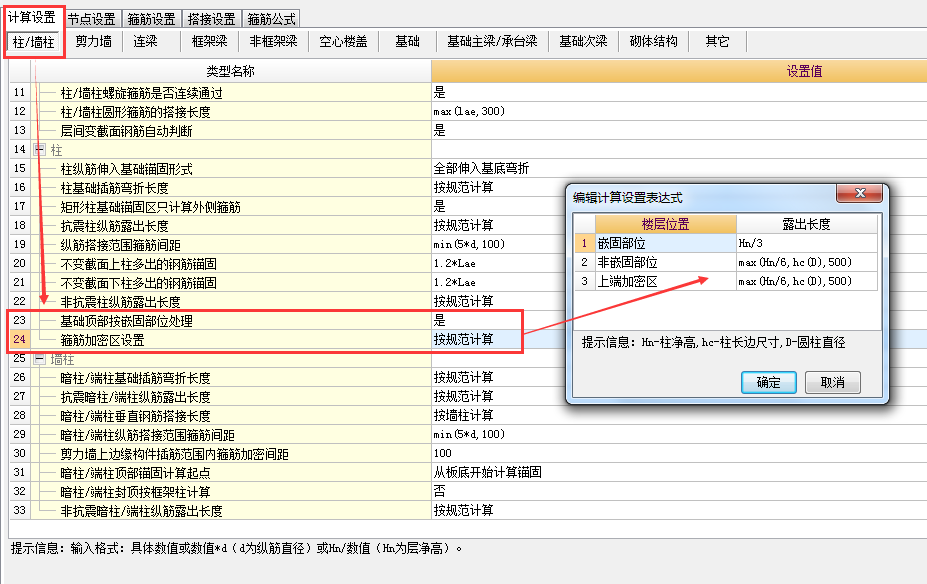

四、廣聯達GGJ2013有關嵌固部位的設置（計算設置、私有屬性計算設置均可進行修改。）
以上內容，在一磚一瓦造價實訓過程中，由學員共同討論、王同學與教師結合整理，如有不當，敬請互動！
